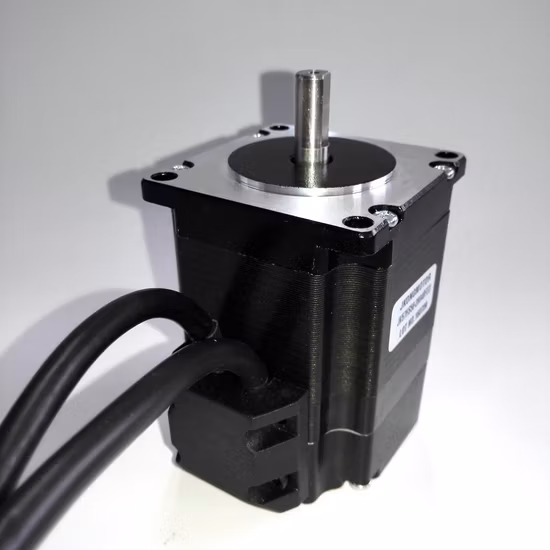

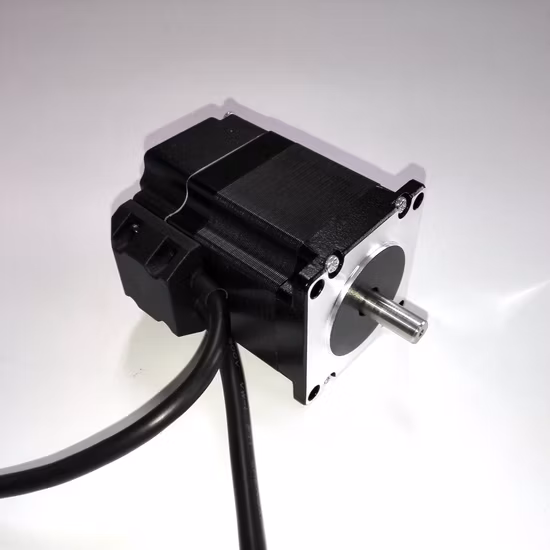

Closed-Loop-Schrittmotor NEMA 23 Hybrid-Schrittmotorsystem Servo 1,2 n. M

Basisinformation.

Modell Nr.	JK57HS56-2804BFED-0,35M
Betriebsmodus	Betrieb mit Motorantrieb
Typ	Elektromechanisch
Zertifizierung	ISO9001, CCC, Ce, RoHS
Marke	Jk
Motorgewicht	0,90 kg
Anzahl der Leads	4
Max. Radialkraft	75n
Maximale Axialkraft	15n
Induktivität/Phase	2,5 mh
Haltemoment	1,2 nm
Strom/Phase	2,8A
Motorlänge	76mm
Transportpaket	Innenverpackung und Poly- und Umkarton und Palette
Spezifikation	57mm*57mm*76mm
Warenzeichen	JKongmotor
Herkunft	China Jiangsu
HS-Code	8501109990
Produktionskapazität	100.000 Stück/Monat

Produktbeschreibung

Schrittmotor mit geschlossenem Regelkreis, Nema 23, Hybrid-Schrittmotorsystem, Servo, 1,2 Nm. Allgemeine Spezifikation:
Schrittgenauigkeit --------------- ±5 % Widerstandsgenauigkeit ------------- ---------- ±10 % Induktivitätsgenauigkeit -------- ±20 % Temperaturanstieg -------- ---- 80°C MAX. Umgebungstemperaturbereich ------------- -20°C~ +50°C Lagertemperatur Bereich ------------ -30°C~ +60°CIsolationswiderstand ---------------------- 100M Ω MIN. 500 V DC Durchschlagsfestigkeit ----------- 500 V AC 1 Minute Radialspiel -------------------------- --------------- 0,02 mm MAX. (450 g Last) Endspiel ------------------------------------ 0,08 mm MAX. (450g Ladung)Max. Radialkraft ------------ 75NMax. Axialkraft -------------- 15N
Produktbeschreibung:

Modell Nr.	Schrittwinkel	Motorlänge	Aktuell /Phase	Widerstand /Phase	Induktivität /Phase	Haltemoment	Leitungsdrähte	Rotorträgheit	Motor Gewicht
	( °)	(L)mm	A	Oh	mH	Kg.cm	NEIN.	g.cm²	Kg
JK57HS51-2804BFED-2M	1.8	71	2.8	0,83	2.2	10	4	230	0,80
JK57HS56-2804BFED-0,35M	1.8	76	2,80	1,00	2.5	12	4	280	0,90
JK57HS76-4204BEFD-0,35M	1.8	96	4.20	0,60	1.8	18	4	440	1.20
JK57HS82-4204BFED-0,35M	1.8	102	4.20	1.1	2.5	22	4	600	1.30
JK57HS112-4204BFED-0,35M	1.8	132	4.20	0,90	3.8	28	4	800	1.6

Hinweis: Wir können Produkte auch nach Kundenwunsch herstellen.
Abmessungen: (Einheit = mm)
Schaltplan:

ANSCHLUSSKABEL FÜR MOTOR UND ENCODER. HABEN 2 METER, 3 METER UND 5 METER

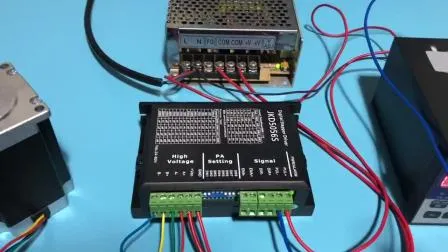

Passende Treiber:
2-Phasen-Schrittmotorsystem mit geschlossenem Regelkreis, passender Treiber, Modell: JK-HSS57
Unsere Produkte:Unsere Verpackung:Über unser Unternehmen:

Changzhou Jingkong Motor&Electric Appliance Co., Ltd ist ein High-Tech-Unternehmen, das sich auf die Entwicklung und Produktion von Hybrid-Schrittmotoren, Schrittgetriebemotoren, Schrittmotortreibern, bürstenlosen Gleichstrommotoren und Treibern spezialisiert hat.

Jingkong Motor verfügt über starke technische Kräfte, ausgereifte Produktionstechnologie, komplette Prüfausrüstung und hat die CE-Zertifizierung sowie die Einhaltung der EU-Rohs-Standards erhalten. Unsere Anwendungsbereiche beziehen sich auf Roboter, elektronische Geräte, medizinische Instrumente, Werbeinstrumente, Beleuchtungs- und Audiogeräte, Drucker und Textilmaschinen. Exportiert bereits in die USA, nach Deutschland, Italien, Spanien, Großbritannien, Mexiko, Brasilien und andere Länder.

Firmenname: Changzhou Jingkong Motor & Electric Appliance Co., Ltd

Unternehmenswebsite: jkongmotor.en.made-in-china.com
